Lanțul de distribuție pe Evoque L538 2.0 diesel Ingenium

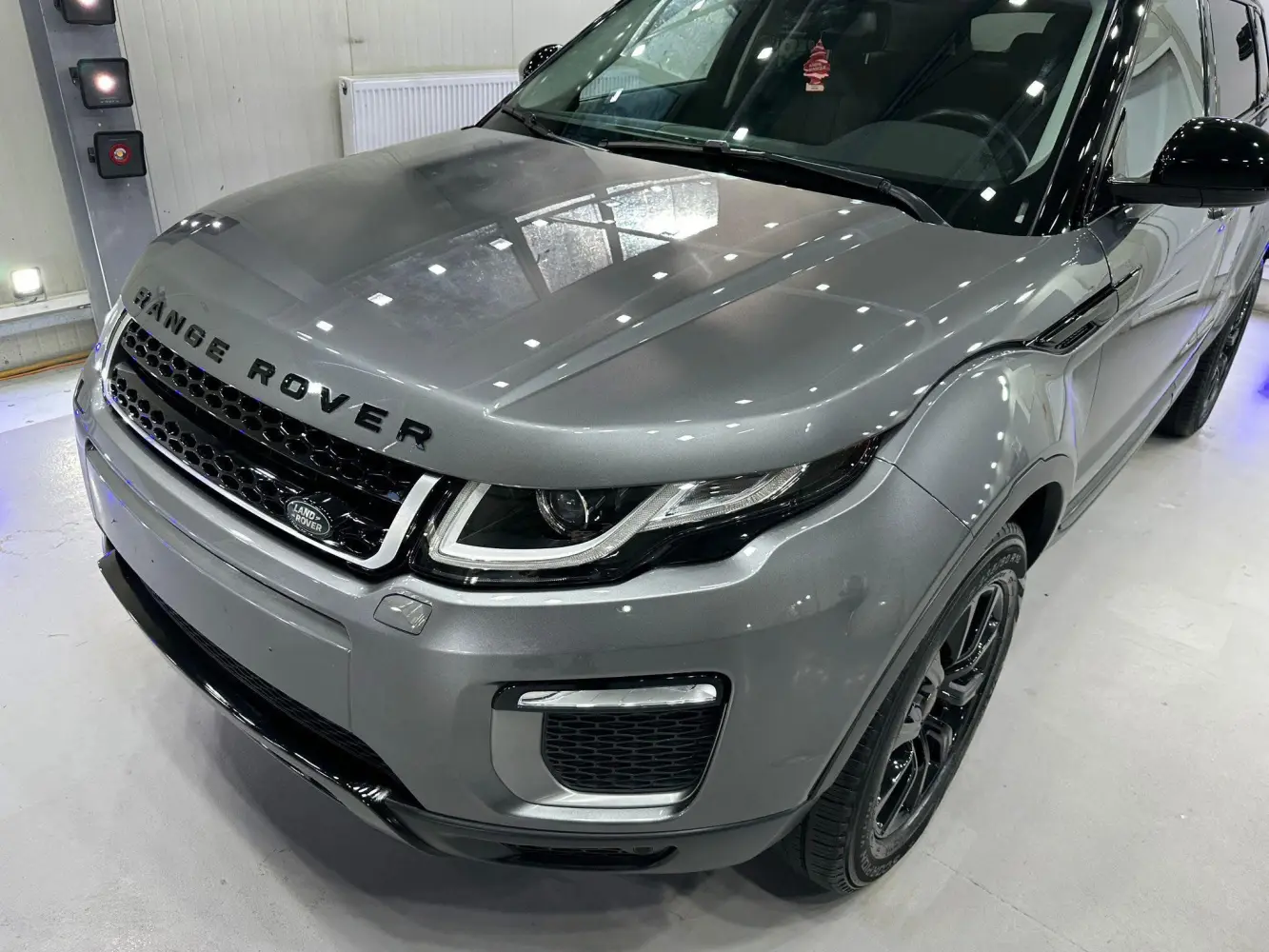

Range Rover Evoque L538 cu motor 2.0 diesel Ingenium are distribuție pe lanț, montată la capătul motorului dinspre cutia de viteze. Diagnoza presupune verificarea sincronizării și excluderea unui defect de senzor sau de cablaj.

În 2015, Range Rover Evoque L538 a primit motorul 2.0 diesel Ingenium, în locul lui 2.2 SD4. Versiunile de 150 și 180 CP folosesc motorul cu o turbină, cod 204DTD. Din anul model 2018 a fost disponibil și SD4 240, cu două turbine, cod 204DTA.

Pe ambele variante distribuția este pe lanț, cu două lanțuri, un lanț primar și unul secundar. Lanțurile sunt montate la capătul motorului dinspre cutia de viteze.

De ce exemplarele din 2015-2019 au aceeași problemă

Pe motorul 2.0 diesel Ingenium, ghidajele de plastic ale lanțurilor se uzează, întinzătoarele pierd din tensiune, iar lanțurile se alungesc. Potrivit specialiștilor independenți JLR, componentele de distribuție au fost revizuite în 2019, cu ghidaje, întinzătoare și pinion intermediar modificate.

Potrivit acelorași specialiști, revizia a fost introdusă după încheierea producției L538, înlocuit în 2019 de generația L551. În 2019 s-au vândut ambele generații. Generația și configurația componentelor unui vehicul anume se confirmă pe seria de șasiu.

Producătorul nu a emis o campanie de service pentru această problemă, iar costul intervenției rămâne la proprietar.

Piesele montate astăzi sunt cele din catalogul curent al producătorului, iar codurile se confirmă pe seria de șasiu a fiecărui vehicul.

Ce se întâmplă dacă lanțul cedează

Motorul 2.0 diesel Ingenium este un motor la care pistoanele și supapele ocupă același spațiu în funcționare. Un lanț care sare un dinte sau se rupe duce la contact între pistoane și supape, cu supape îndoite. Reparația trece atunci de la distribuție la chiulasă sau la recondiționarea motorului.

Semnele din atelier

Primul semn este un zgomot metalic scurt la pornirea la rece, care dispare după câteva secunde, când crește presiunea uleiului.

În rapoartele de diagnoză din atelier, Evoque L538 cu motor Ingenium diesel, între 117.000 și 234.000 km, au intrat în mod repetat cu codul P0341, senzorul de poziție al axei cu came A, eroare de domeniu sau de funcționare. Pe unul dintre ele, codul a apărut împreună cu P162F, demaror dezactivat din cauza timpului prea lung de pornire. Pe mai multe, alături de P0341 erau înregistrate și coduri de debit EGR.

Codurile P0016 și P0017, de corelație între arborele cotit și axa cu came, indică direct o abatere de sincronizare.

P0341 nu înseamnă automat lanț

Codul P0341 poate avea două cauze: senzorul sau cablajul lui, ori o sincronizare decalată din cauza lanțului alungit. Înlocuirea senzorului fără verificarea sincronizării lasă cauza pe loc, iar codul poate reveni.

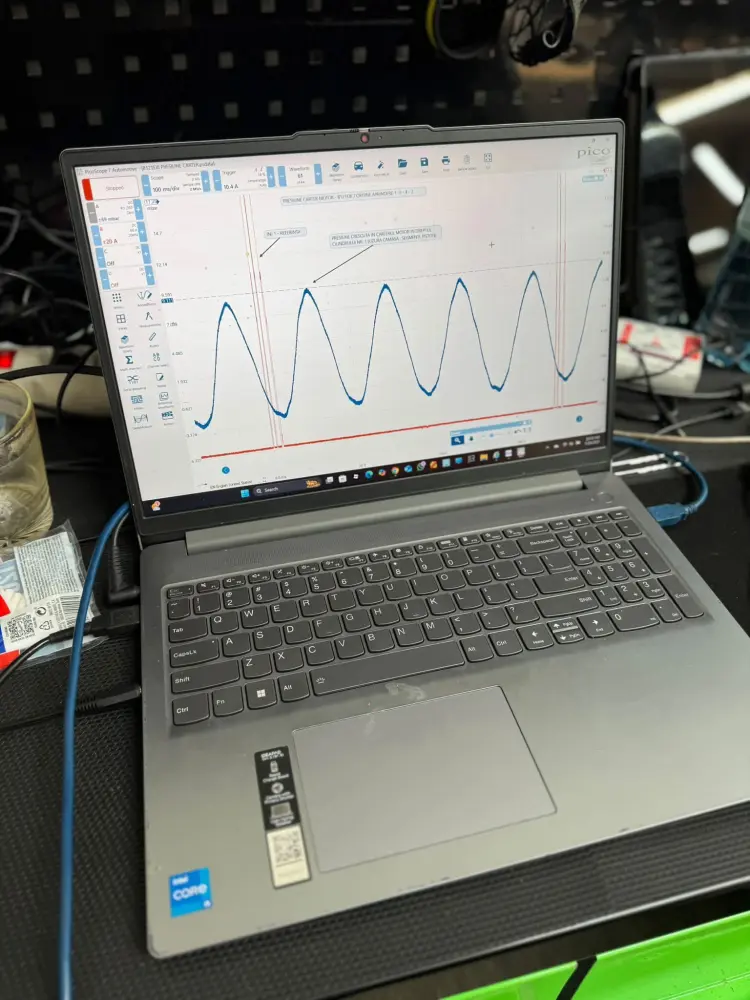

Sincronizarea se verifică cu osciloscopul PicoScope, prin corelația dintre semnalul senzorului de poziție a arborelui cotit și cel al axei cu came. Dacă lanțul s-a alungit, axa cu came rămâne în urma arborelui cotit, iar corelația arată decalajul fără demontarea motorului. Pentru o verificare vizuală, se poate demonta capacul superior al distribuției.

Starea motorului înainte de distribuție

Înainte de înlocuirea distribuției se verifică și starea mecanică a motorului. Cu PicoScope se înregistrează pulsațiile presiunii din carterul motorului, iar semnalul injectorului 1 servește ca referință pentru identificarea fiecărui cilindru, în ordinea de aprindere 1-3-4-2. O pulsație crescută în dreptul unui cilindru indică pierderi spre carter, asociate cu uzura cămășii, a segmenților sau a pistonului. Măsurătoarea orientează decizia și nu înlocuiește verificarea directă a componentelor. Pe un motor cu uzură avansată, decizia se ia între înlocuirea distribuției și recondiționarea motorului.

Ce grăbește uzura

Uzura ghidajelor și a întinzătoarelor depinde de starea uleiului. Pe Evoque, motorul este montat transversal, iar filtrul de particule este poziționat mai departe de motor. Filtrul atinge greu temperatura de regenerare pasivă, iar calculatorul declanșează regenerări active, cu injecție suplimentară de motorină. O parte din motorină ajunge în ulei. Uleiul diluat și intervalele de schimb lungi accelerează uzura distribuției.

Specificația uleiului pentru acest motor este 0W-30, STJLR.03.5007. Atelierul recomandă schimbul uleiului la maximum 10.000 km, în special la utilizare predominant urbană.

Ce se înlocuiește

Kitul de distribuție cuprinde lanțurile, întinzătoarele, ghidajele, pinioanele și șuruburile dedicate. În atelier, odată cu kitul se înlocuiesc și VVT-ul, adică pinionul distribuției variabile, și solenoidul de distribuție, cu piese de origine.

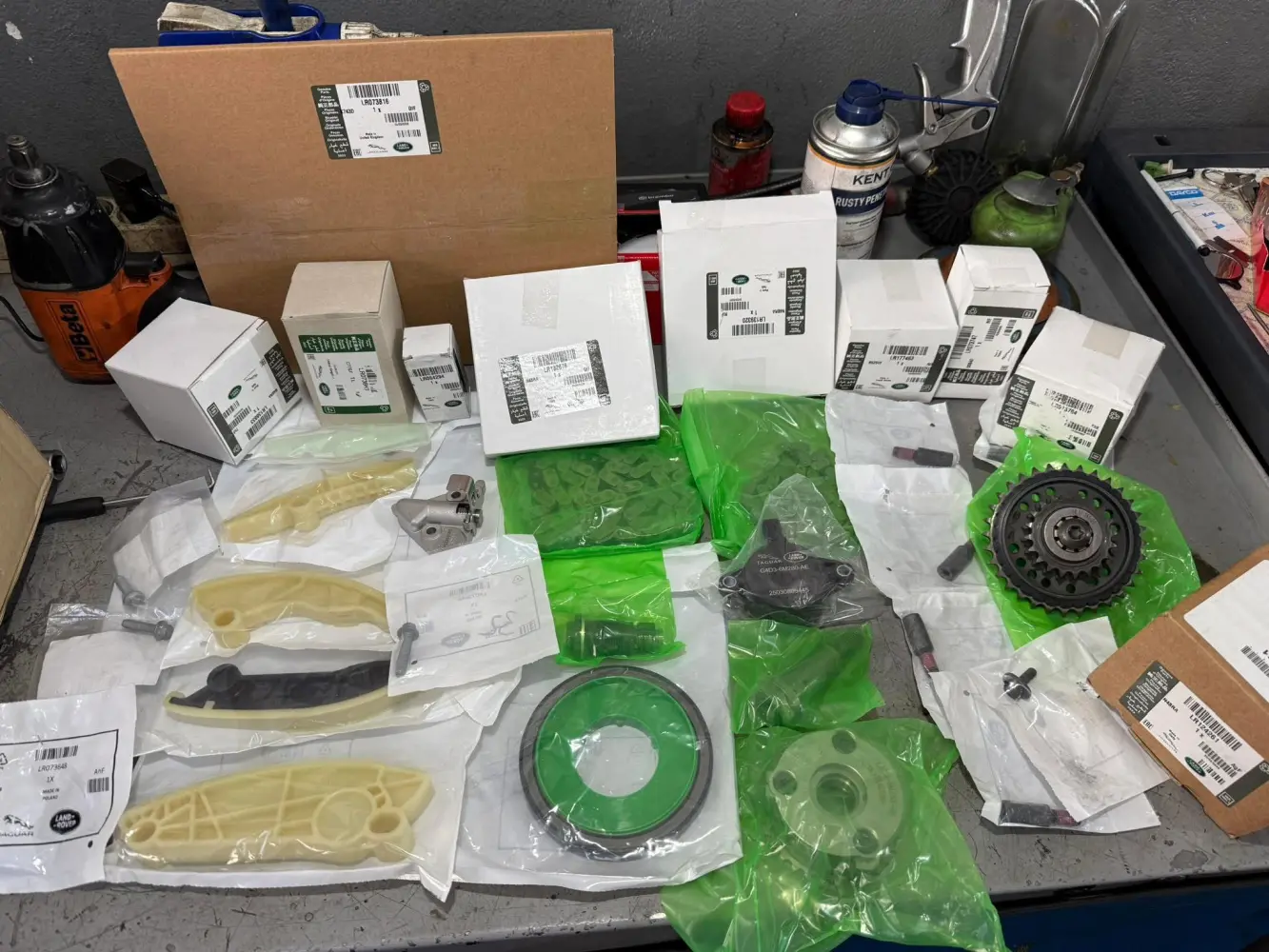

Lista de mai jos provine de la o lucrare executată în atelier, în august 2026, pe un Evoque L538 din 2018 cu motor 204DTD. Toate piesele sunt de origine Land Rover. Codurile se confirmă pe seria de șasiu a fiecărui vehicul.

Lanț distribuție primar LR132676, lanț distribuție secundar LR139320.

Întinzător lanț primar LR138833, întinzător lanț secundar LR084294.

Patină ghidaj lanț primar LR120540, patină întinzător lanț primar LR124262, patină superioară lanț primar LR073756.

Patină stânga lanț secundar LR073755, patină dreapta lanț secundar LR073761.

VVT, pinion distribuție variabilă LR073764, solenoid distribuție LR177463.

Pinion intermediar LR124261.

Garnitură capac superior distribuție LR073816, simering palier spate JDE39481.

Același set de lanțuri, ghidaje și întinzătoare se folosește pe 204DTD și pe 204DTA.

Ce se mai înlocuiește odată cu distribuția

Cu cutia de viteze demontată, se înlocuiește simeringul de palier spate. La demontarea cutiei se poate înlocui și uleiul cutiei automate.

Pe lucrarea din august, accesul a permis și înlocuirea filtrului răcitorului EGR și a garniturilor EGR, precum și a două furtune de intercooler. Aceste operațiuni se stabilesc după constatare.

Lucrarea se înregistrează în istoricul de service Land Rover, OSH, și în RAR AutoPass, pe seria de șasiu a vehiculului.

Programare

Pentru un Evoque L538 cu motor Ingenium diesel, seria de șasiu și kilometrajul se pot trimite pe WhatsApp, la 0731 896 285. Pe baza lor se verifică codurile exacte ale pieselor, configurația componentelor de distribuție și istoricul de service din OSH. Verificarea sincronizării cu PicoScope arată dacă lanțul trebuie înlocuit acum sau dacă vehiculul poate rula în continuare sub observație.
