Convertor DC-DC Discovery Sport MHEV, erori după baterie nouă

Vehiculul și motivul intrării

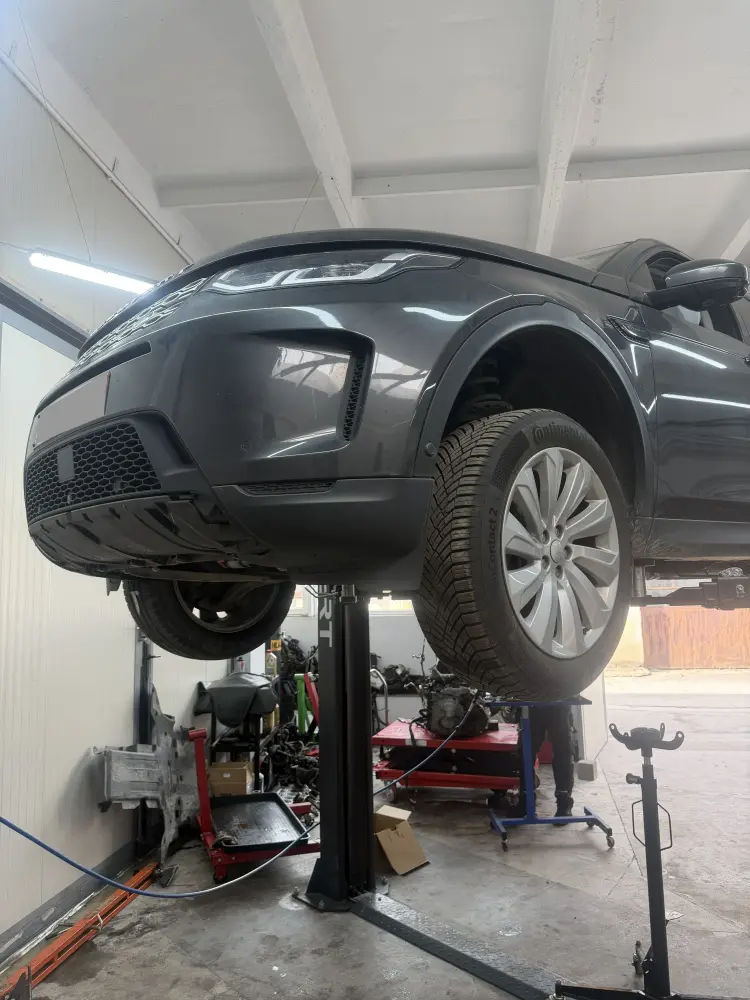

Land Rover Discovery Sport L550, an 2022, motor 2.0 Ingenium diesel, cod 204DTD, 109 kW, sistem mild hybrid de 48 de volți, 178.559 km.

Clientul a solicitat diagnoză și resetarea sistemului electric. Vehiculului i se montase anterior o baterie nouă de 12 volți, fără resetarea sistemului de monitorizare a bateriei.

Ce a arătat citirea modulelor

Citirea tuturor modulelor a returnat 13 coduri de eroare pe 7 module și 3 module offline.

Modulele offline erau gateway-ul de infotainment, amplificatorul audio și modulul de calcul al sistemului multimedia. Ecranul frontal raporta circuit întrerupt pe legătura de afișare. Ieșirea video era în defect. Pe una dintre magistralele de comunicație apăreau mesaje lipsă și stare de bus off. Modulul de remorcă raporta defect pe lampa de poziție stânga și pe lampa de mers înapoi.

Pe modulul gateway era înregistrat un cod de circuit al generatorului, cu tensiune sub pragul admis.

Rolul convertorului DC-DC în sistemul de 48 de volți

Pe Discovery Sport, sistemul mild hybrid a fost introdus odată cu platforma Premium Transverse Architecture. Un starter-generator montat pe motor și antrenat prin curea recuperează energia la decelerare și o stochează într-o baterie de 48 de volți amplasată sub podea. Sub 17 km/h, la frânare, motorul se poate opri, iar energia stocată se folosește la accelerare.

Vehiculul are două rețele electrice. Rețeaua de 48 de volți alimentează starter-generatorul. Rețeaua de 12 volți alimentează restul vehiculului, adică modulele de control, sistemul multimedia, iluminarea și echipamentele de confort.

Legătura dintre cele două este convertorul DC-DC. Acesta coboară tensiunea de 48 de volți la aproximativ 14 volți, încarcă bateria de 12 volți și alimentează rețeaua de 12 volți în timpul funcționării. Pe un vehicul mild hybrid, convertorul preia funcția alternatorului.

De ce o defecțiune de alimentare poate produce erori pe module diferite

Dacă defectarea convertorului întrerupe încărcarea rețelei de 12 volți, rețeaua funcționează din baterie, iar tensiunea scade. La subtensiune, modulele pot ieși din funcțiune.

Un modul ieșit din funcțiune nu mai transmite pe magistrală, iar celelalte module conectate la ea înregistrează mesaje lipsă. Componentele periferice pot raporta circuite în defect atunci când cauza este tensiunea de alimentare.

Codul de circuit al generatorului și testul funcțional au orientat diagnoza către convertor. Celelalte erori au fost evaluate în acest context, pentru a separa efectele subtensiunii de eventuale defecte independente.

De ce resetarea bateriei nu rezolvă problema

Pe vehiculele echipate cu sistem de monitorizare a bateriei, după montarea unei baterii noi sistemul se resetează cu testerul, pentru ca evaluarea bateriei și gestionarea încărcării să pornească de la datele bateriei noi.

Resetarea nu creează însă o sursă de încărcare. Cu convertorul în defect, o baterie nouă se descarcă la fel ca cea înlocuită, iar erorile de subtensiune reapar.

Confirmarea prin testul funcțional

Pentru modulul convertorului s-a rulat testul ghidat din documentația producătorului, procedura de verificare funcțională DC-DC, ca parte a diagnozei cu testerul oficial. Rezultatul a indicat defect pe modul, cu recomandare de înlocuire a componentei.

Testul are o miză practică. Într-o circulară către dealerii din America de Nord, JLR a cerut urmarea procedurii de diagnoză din TOPIx înainte de înlocuirea convertorului, după cazuri în care piesa a fost schimbată, iar defectul vehiculului avea altă cauză.

Accesul la convertor pe Discovery Sport

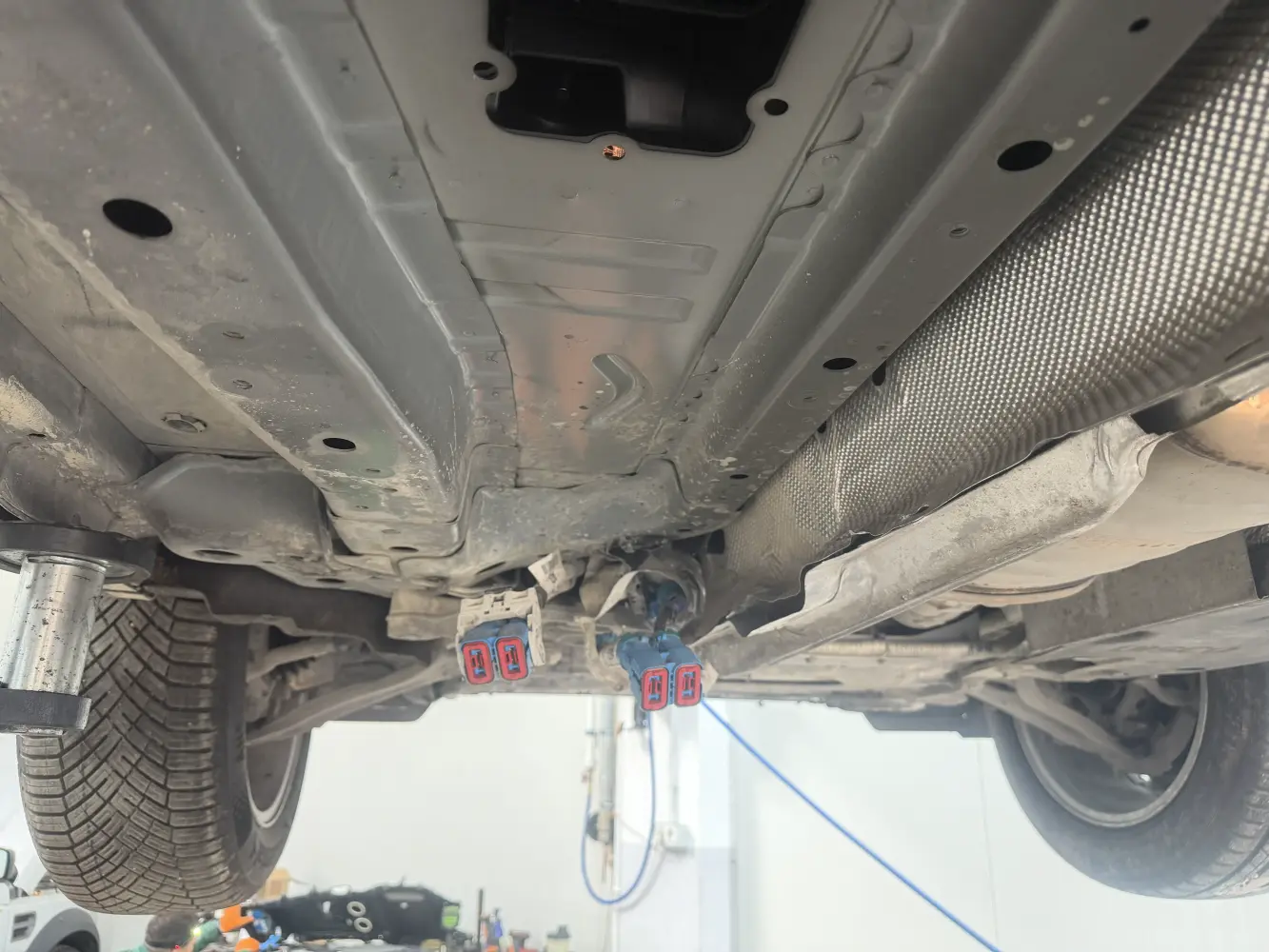

Pe Discovery Sport și pe Range Rover Evoque, convertorul DC-DC este integrat în ansamblul bateriei de 48 de volți, montat sub vehicul. Accesul la convertor presupune coborârea ansamblului.

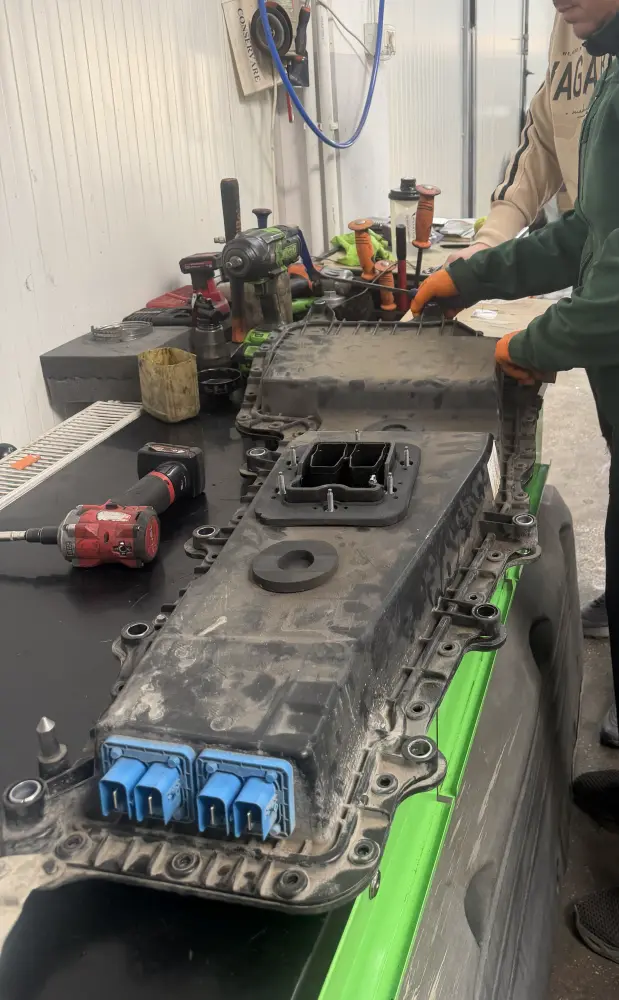

Ansamblul se lucrează pe banc.

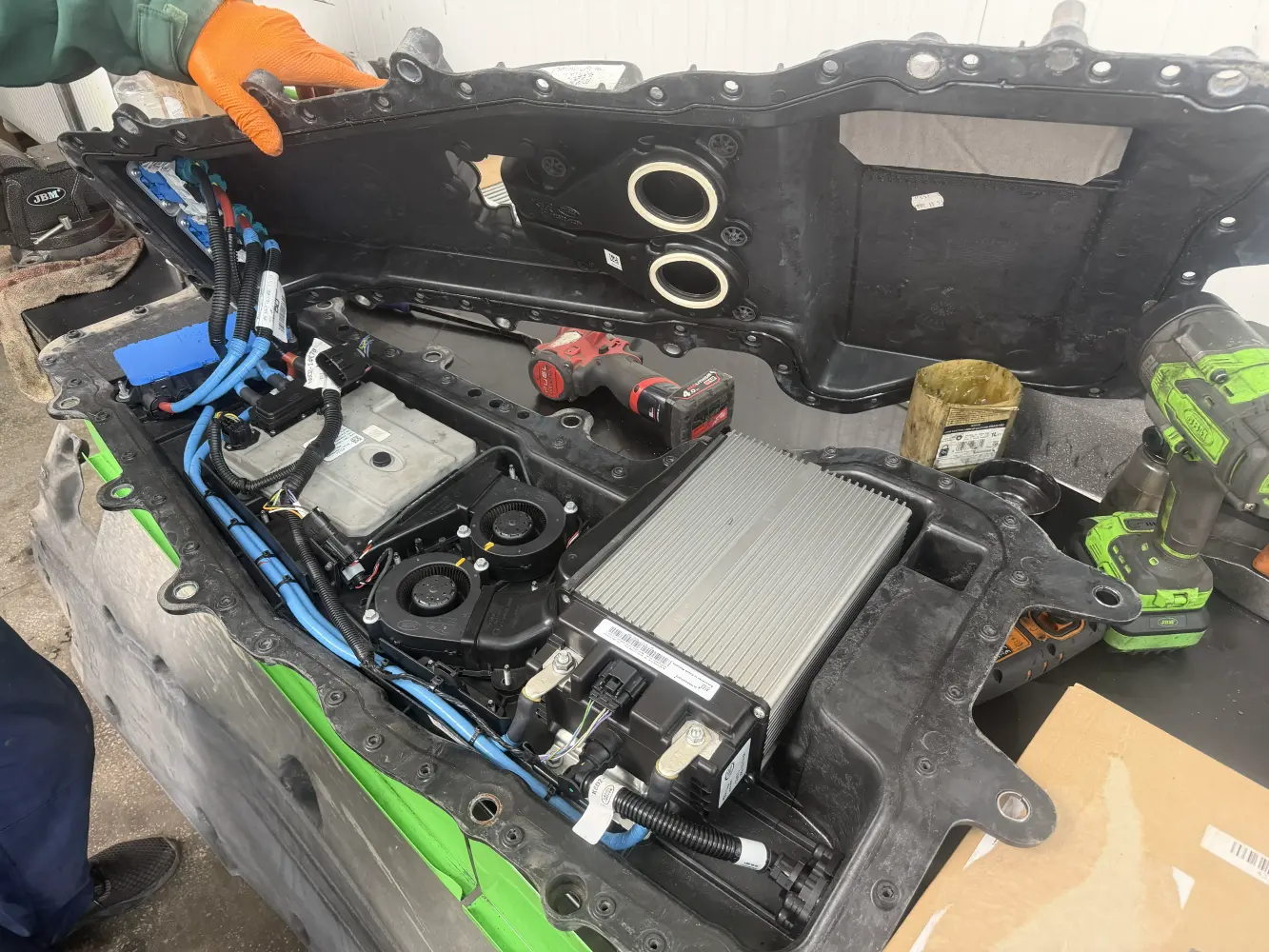

După deschiderea carcasei, convertorul este accesibil, între cablajul de 48 de volți și ventilatoarele de răcire ale ansamblului.

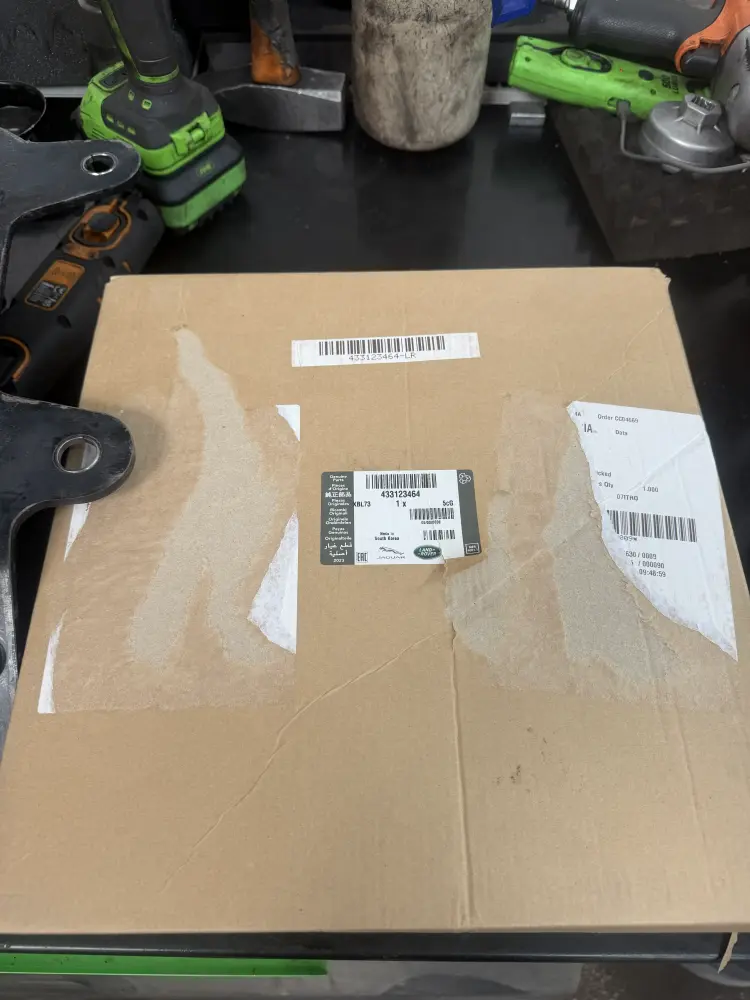

Piesa montată este un convertor dc-dc cod 433123464, în ambalajul original Land Rover.

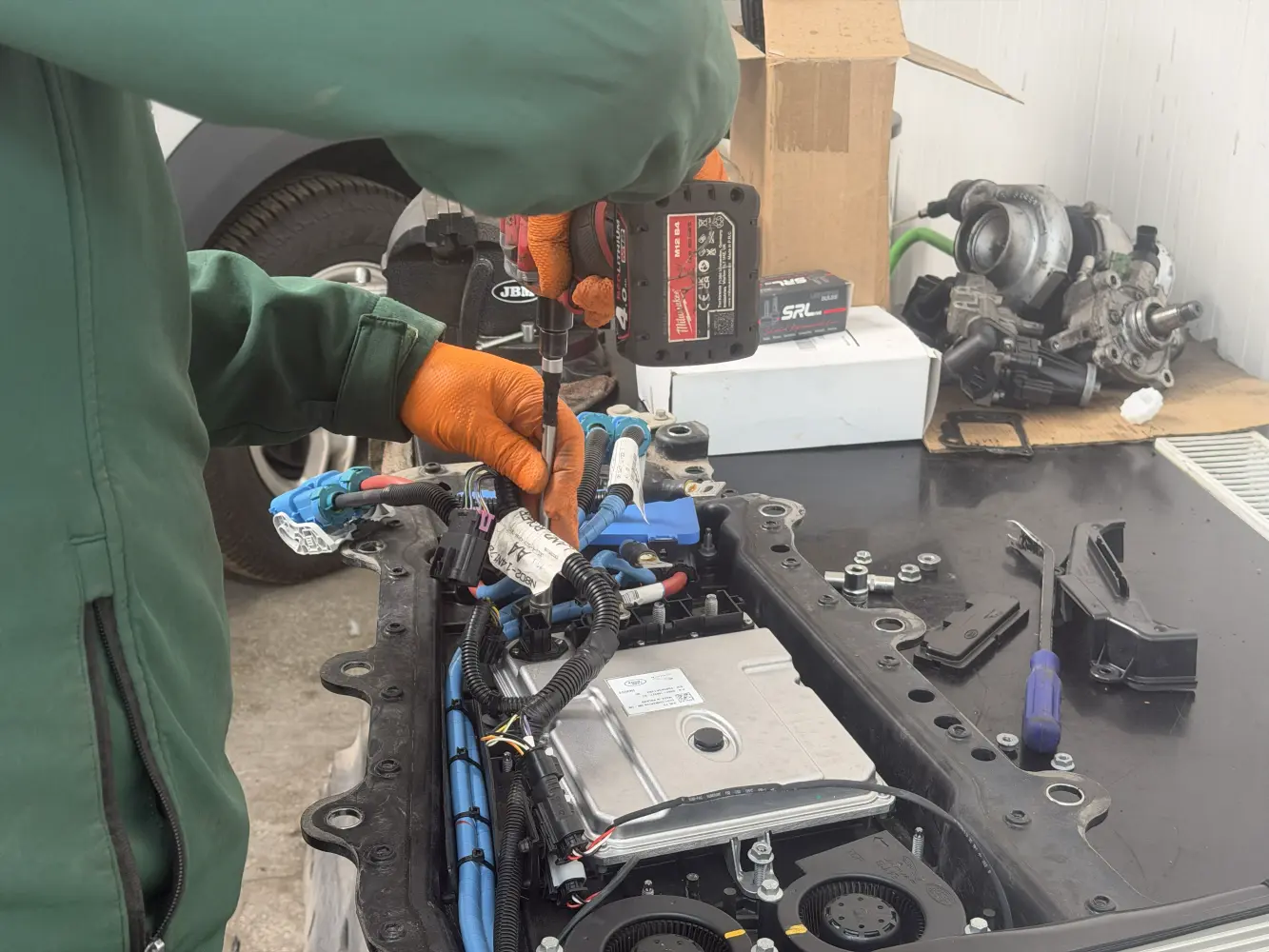

După montarea convertorului, ansamblul se închide și se reinstalează sub vehicul.

După montaj

S-a aplicat actualizarea software disponibilă pentru modul. S-a resetat sistemul de monitorizare a bateriei, solicitarea inițială a clientului. S-au rulat testele funcționale pe modulul de gestiune a energiei bateriei și pe convertor.

Erorile s-au stins, iar modulele care fuseseră offline au revenit în funcțiune. Vehiculul a fost predat clientului.

Campanii de service ale producătorului

Pe piața nord-americană, convertorul DC-DC al vehiculelor mild hybrid JLR face obiectul mai multor campanii de siguranță.

Campania NHTSA 20V-683, cod JLR N503, a vizat Discovery Sport și Range Rover Evoque MHEV din anul model 2020, pentru un risc de scurtcircuit al circuitului de 12 volți în convertor.

Campania NHTSA 26V248, din aprilie 2026, descrie un defect intern în controlul de boost al convertorului, cu pierderea încărcării rețelei de 12 volți. Extinderea ei, 26V599, cod JLR E008, include Discovery Sport din anii model 2020-2024, cu trei vehicule vizate în Statele Unite.

Campaniile sunt publicate pentru piața nord-americană. Aplicabilitatea pentru un vehicul înmatriculat în Europa se verifică pe seria de șasiu, în sistemul producătorului.

Simptome asociate unui convertor DC-DC defect

Pe un vehicul mild hybrid, simptomele unui convertor defect sunt de natură electronică. Ecranul sistemului multimedia se stinge sau repornește. Funcții de infotainment devin indisponibile. Apar erori pe module diferite, care se șterg și revin. Bateria de 12 volți se descarcă, inclusiv după înlocuire.

Tratate separat, aceste simptome pot duce la înlocuirea bateriei, a unor module sau a ecranului, fără rezolvarea cauzei. Citirea tuturor modulelor și testul funcțional pe convertor indică dacă sursa este alimentarea.

Surse

Land Rover Media, comunicatul „New Discovery Sport: Enhanced for Every Family Adventure”, mai 2019.

NHTSA, raportul de rechemare 20V-683, cod JLR N503.

NHTSA, campania 26V248, aprilie 2026.

NHTSA, raportul de rechemare 26V599, cod JLR E008.

JLR North America, circulara către dealeri privind convertorul DC-DC, document NHTSA MC-11029556.
